Aktuelles

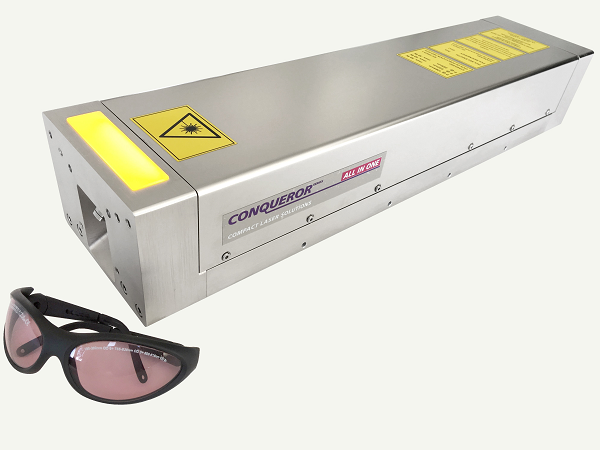

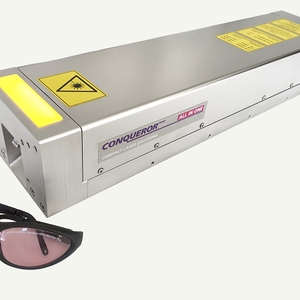

Durch seine überlegenen Eigenschaften zählt der CONQUEROR ALL IN ONE 355_25_HE mit Abstand zu den vielseitigsten Industrielasern im UV-Bereich und macht ihn überdies zur ersten Wahl für zukunftsgerichtete Materialbearbeitungsprozesse.

Die Kombination aus hohen Pulsenergien und die sich aus den extrem kurzen Pulsen ergebende hohe Impulsspitzenleistung, bei gleichzeitig großer mittlerer Leistung, macht den Laser zum Garanten von unübertroffenen Bearbeitungsergebnissen.

Die kurzen Pulslängen und die hohe Strahlqualität des Lasers ist ausschlaggebend für einen geringstmöglichen Wärmeeintrag bei anspruchsvollen Bearbeitungsprozessen von temperaturempfindlichen Werkstoffen.­

Uneingeschränkte Produktivität und Rentabilität

Der CONQUEROR ALL IN ONE 355 25 HE stellt neben der mittleren Leistung von 20W bei 40kHz überdies gleichzeitig eine hohe mittlere Leistung von 15 W bei 100kHZ und eine Impulslänge von 7ns zur Verfügung. Durch die kurzen Pulslängen des Lasers werden Nachbearbeitungen, wie beispielsweise Verbrennungsrückstände in den Hintergrund gestellt.

Die zeitsymmetrischen Laserimpulse führen gemeinsam mit der hohen Impulsspitzenleistung zu einem beeindruckenden frequenzkonversions-Wirkungsgrad von über 50%.

Gegenüber anderen Nanosekundenlasern unterliegt der UV-Licht erzeugende Kristall nicht mehr einer stark fokussierenden Laserstrahlung, welche zu beschleunigten Degradationsprozessen führt.

Darüber hinaus kommen extra große Kristall-Abmaße für einen langlebigen Betrieb zum Einsatz.

Ausgasungskritische Komponenten, wie elektrische Stellmotoren zur Positionierung des UV-Licht konvertierenden Kristalls unseres Lasers sind über einen einzigartigen Kopplungsmechanismus außerhalb der Strahlquelle angebracht.

Unsere "Low Volume Cavity" Architektur sorgt gemeinsam mit dem integrierten Gasreinigungsmodul für eine uneingeschränkte Absorbtionskapazität und höchste Zuverlässigkeit.

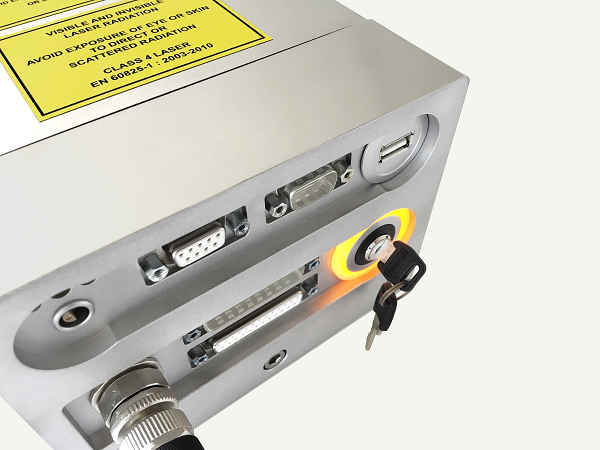

Die Modulbauweise des CONQUEROR ALL IN ONE reduziert die Komplexität auf ein Minimum. Die wichtigsten Steuerfunktionen zum Betrieb des Lasers sind auf einem Mainboard zusammengefasst.

Mehr

Um die steigende Nachfrage unserer Lösungen auf dem internationalen Markt nachzukommen, war es erforderlich mehr Platz für höhere Produktionskapazitäten zu schaffen.

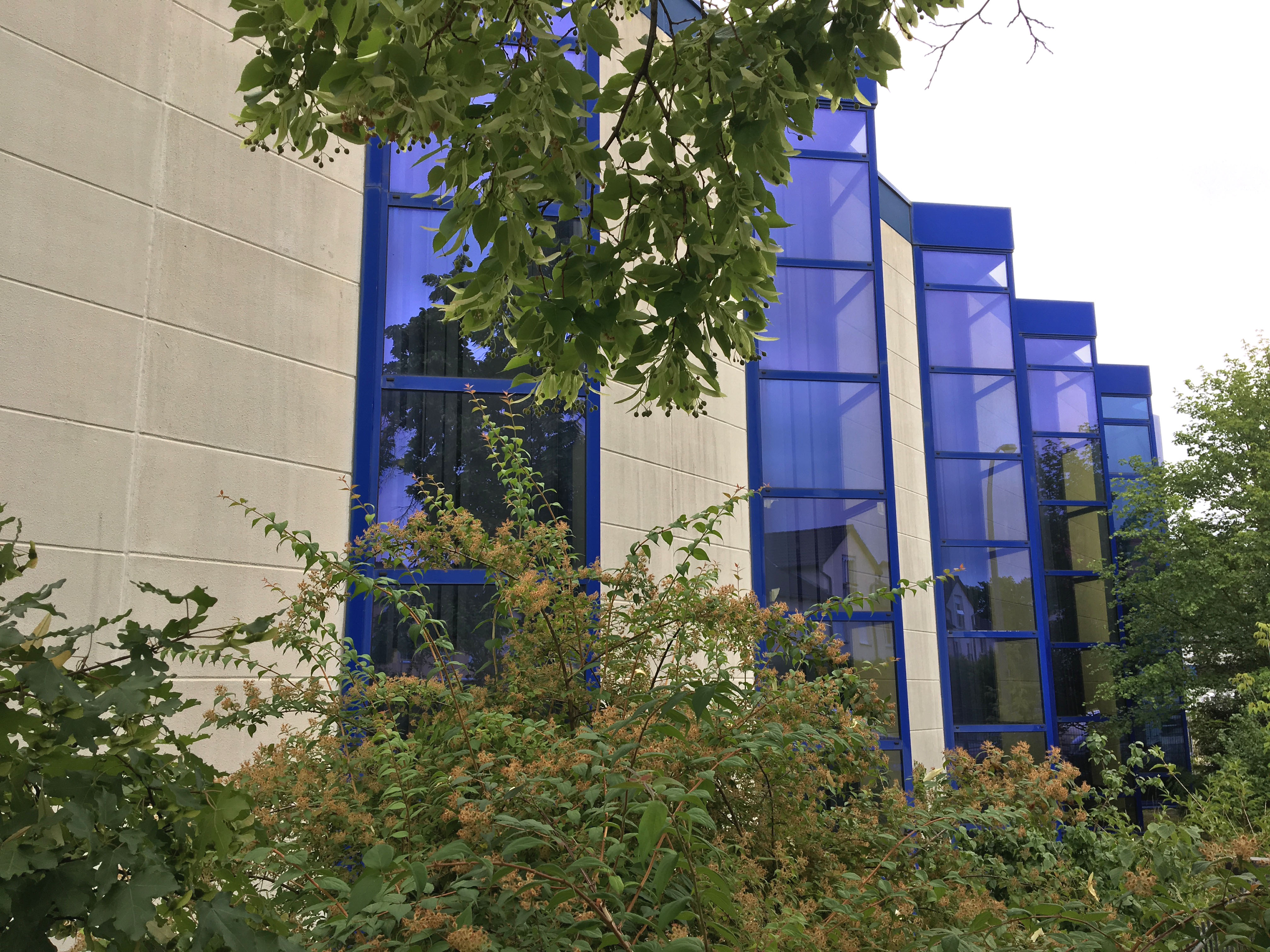

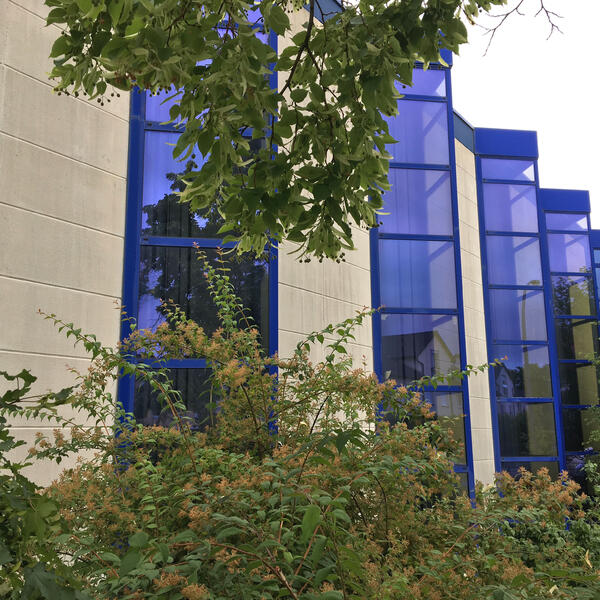

Das neue Gebäude bietet großzügige, helle und teils klimatisierte Räumlichkeiten. Compact Laser Solutions ist auf der Suche nach neuen Fachkräften, um unsere Mannschaft zu verstärken.
Der Markt unserer Impuls- Kurzzeitlaser ist gefragter denn je, sodass der Einzug in das neue Gebäude absolut notwendig war.

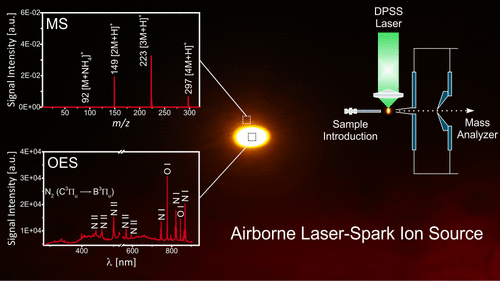

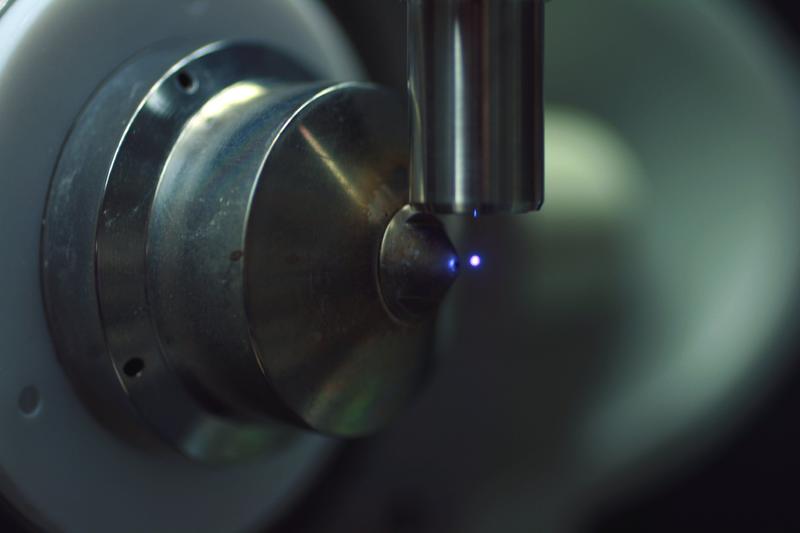

Untersuchungen bei der BAM mit dem CONQUEROR 3-LAMBDA System konnten kürzlich aufzeigen, dass das Laser-induzierte Plasma in Luft eine hoch-interessante Ionenquelle für die Massenspektrometrie liefert, was für zukünftige Anwendungen, z.B. zur Überwachung der Luftqualität, einen sehr vielversprechenden Ansatz darstellt.

Die reproduzierbar ausgezeichneten räumlichen und zeitlichen Eigenschaften, die hohe Konzentration von Elektronen & Ionen und der vergleichsweise erhöhte Wirkungsquerschnitt sind besondere Merkmale des Laser-induzierten Plasmas, welches eine Zunahme der Emissionshelligkeit und der Konzentration der lokalen Reaktionspartner liefert und somit die Empfindlichkeit der Massenspektrometrie gegenüber Standardverfahren deutlich verbessert.

Für weitere Details:

https://pubs.rsc.org/en/content/articlehtml/2018/ja/c7ja00297a

https://pubs.acs.org/doi/full/10.1021/acs.analchem.6b04178

https://journals.sagepub.com/doi/abs/10.1255/ejms.1417

Sie haben die Wahl: MONOLITH CORE oder MONOLITH ALL-IN-ONE mit einer mittleren Leistung bis 16W @ 1064 nm, bis 12W @ 532 nm und bis 6W @ 355 nm

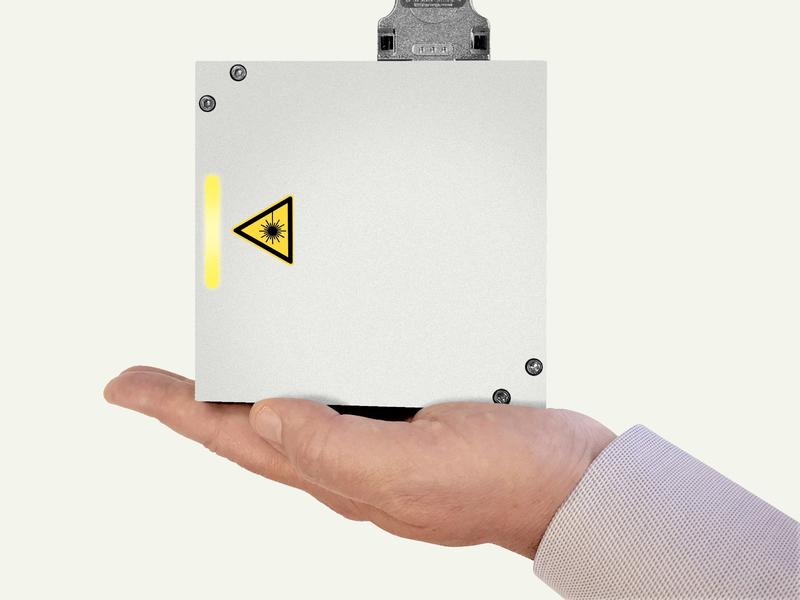

MONOLITH CORE: Miniaturisierter, handgroßer Laserkopf von nur ca. 122 x 122 x 122 mm³ (inkl. Kühleinheit) mit einem Gesamtgewicht unter 3 kg. Optional lieferbar mit einer ultrakompakten Versorgungs- und Steuerungseinheit von nur 150 x 150 x 115 mm³.

Vorteil: Maximale Integrationsfähigkeit

Produktmerkmale

• Kurze Laserpulsdauer: 4 bis 10 ns
• Hohe Einzelpulsenergien: z.B. > 500 µJ bei 355 nm und 6 kHz
• Beachtliche Pulsspitzenleistung: bis 100 kW
• Anwählbare Wiederholrate: von 1 Hz bis 500 kHz
• Multiple Pulse Control (MPS) Funktion
• Wahlweise Luftkühlung oder Wasserkühlung für Reinraumanwendungen
• Lebensdauer des Laserdioden-Pumpmoduls bis 100.000 Betriebsstunden
• Auch als Beschriftungslaser mit Controller und Software lieferbar
• Made in Berlin, Germany

MONOLITH ALL-IN-ONE: Alle Komponenten in einem kompakten Gehäuse von nur 258x258x115mm3 (inkl. Kühleinheit)

Vorteil: Zuverlässiger, servicefreundlicher Soforteinsatz

Das Verbundprojekt ProFIT 10156307 „LaMIK – Komponenten und Verfahren für die Laser-Mikrobearbeitung“, gefördert durch EFRE und das Land Berlin, hat die sehr erfolgreiche Entwicklung der neuen kompakten, leistungsstarken Festkörper-Lasersysteme bei COMPACT LASER SOLUTIONS unterstützt.

Die Untersuchungsergebnisse bei unserem Partner an der LMTB (Laser- und Medizin-Technologie GmbH, Berlin) zur Laser-Mikrobearbeitung von Metallen und Gläsern bei 532 und 355 nm belegen die hohe Einsatzfähigkeit der neuen Laserprodukte.

Der kleinste High-Power-Laser der Welt (CONQUEROR 532_14VSP) trifft auf den größten High-Power-Laser der Welt (NIF).

Beim NIF handelt es sich um den mit Abstand größten Laser der Welt: Die aus insgesamt 192 Hochleistungslasern bestehende Anlage stellt eine gepulste Energie von mehr als 1 Megajoule zur Verfügung, wobei die Pulslänge nur wenige Nanosekunden beträgt. Dabei wird eine Pulsspitzenleistung von bis zu 500 Terawatt generiert!

Zu den Hauptzielen der am NIF tätigen Wissenschaftler gehört es, mit diesem gigantischen Laser schon in naher Zukunft die Kernfusion einzuleiten.

Das NIF wird vom Lawrence Livermore National Laboratory für das US Department of Energy`s National Nuclear Security Administration betrieben.

Auf einigen der nachfolgenden, zwischenzeitlich vom NIF zur Veröffentlichung freigegebenen Fotos sehen Sie den Operations Manager des NIF, Herrn Dr. Bruno Van Wonterghem, der den CONQUEROR 532_14VSP gerade das erste Mal in den Händen hält.

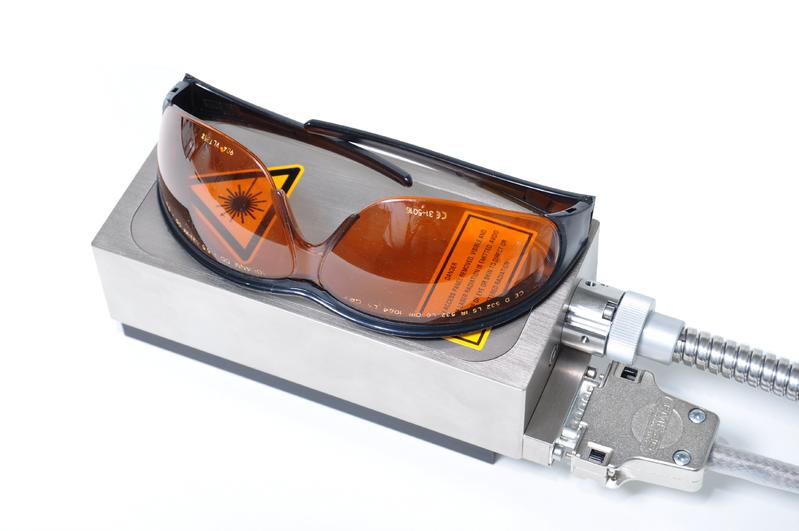

Weltweit mit Abstand der kleinste 532-nm-Laser in seiner Leistungsklasse!

14W @ 50kHz (12 ns), TEM00 (M² < 1.2), minimalste Pulsweite 7 ns, enorme Pulsspitzenleistung, frei konfigurierbare Pulsbreitensteuerung, 1 Hz - 500 kHz, höchster Wirkungsgrad, ausschließlich luftgekühlt und auch problemlos im Akkubetrieb betreibbar.

Da für sehr viele Anwendungen eine durchschnittliche Ausgangsleistung von 5 Watt bei gleichzeitig hoher Pulsspitzenleistung vollkommen ausreichend ist, führt CLS als Ergänzung zu der mit bis zu 75 Watt leistungsstärkeren BLADE-Serie zur Laser World of Photonics 2011 die neue CONQUEROR-Baureihe als ebenfalls rein luftgekühltes Lasersystem ein.

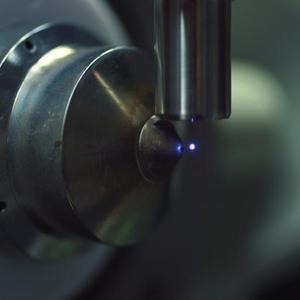

Im Vergleich zu gängigen Lasern einschließlich der Faserlaser können mit der CONQUEROR-Series neben den üblichen Materialien sogar Kupfer, Gold und Glas (einschließlich Glasinnengravuren) in exzellenter Qualität bearbeitet werden. Auch bei der Beschriftung von Kunststoffen erzielt die CONQUEROR-Series im Gegensatz zu IR-Faserlasern in den allermeisten Fällen deutlich bessere Ergebnisse.

Denn neben dem Umstand, dass die CONQUEROR-Series kleinere Spots und damit bei Mikromarkierungen ein besseres Schriftbild erreicht, kommt dem CONQUEROR hier zugute, dass eine Vielzahl von Kunststoffen und Halbleitern besser auf die Wellenlänge von 532 nm reagiert, was zu einem besseren Farbumschlag bzw. besseren Ergebnis führt.

Mit der CONQUEROR-Series hat CLS ein Lasersystem geschaffen, welches aufgrund seiner kleinen Abmessungen bestens für die Integration in Anlagen wie auch für den Einsatz an Arbeitsplätzen mit extrem kleinen Platzverhältnissen geeignet ist.

Um eine perfekte Abstimmung auf die gewünschte Applikation zu ermöglichen, können Sie zwischen einem Laser mit einer Wellenlänge von 532 nm und einem Laser mit einer Wellenlänge von 1064 nm wählen.

Das Erstaunlichste ist jedoch der günstige Preis.

Eine wissenschaftliche Veröffentlichung der BAM (Bundesanstalt für Materialforschung und -prüfung) betätigt, dass unser BLADE_IR25(1064 nm) mit wahlweiser Frequenzverdopplung (532 nm) eine Alternative zu herkömmlich genutzten Lasersystemen für LIBS und Raman-Spektroskopie darstellt.

Unter dem publizierten Titel: ’Assessment of suitability of diode pumped solid state lasers for laser induced breakdown and Raman spectroscopy’ von: Marek Hoehse, Igor Gornushkin, Sven Merk and Ulrich Panne, sind im JAAS (Journal of Analytical Atom Spectrometry, 2011, Advance Article), detaillierte Untersuchungsergebnisse verfügbar.

(http://pubs.rsc.org/en/Content/ArticleLanding/2011/JA/C0JA00038H)

Nachstehend kurze Auszüge des Artikels:

“…following the development of laser technologies: from microchip and powerchip lasers with only 10mJ and 50 mJ of the pulse energy, correspondingly (model JDSUniphase, Nanolase, Meylan, France), to recent DPSS lasers with more than 1 mJ of the pulse energy and 25W of continuous power (Blade YVO4IR_25, COMPACT LASER SOLUTIONS, Germany). This pulse energy is sufficient to breakdown virtually any material by focusing the laser with conventional optics. The high repetition rate provides such a large mass ablated that LIBS with DPSS lasers can outperform LIBS with FLPSS lasers even when the latter is operated in a double pulse mode.…

Conclusions
We demonstrated that DPSS lasers present a viable alternative to lasers typically used in LIBS and Raman spectroscopy. They offer the distinct advantages of low cost, compact size, small weight, and high durability. Their robustness and long operational lifetimes are well suited for heavy-duty industrial applications. In particular, we demonstrated that LIBS with the DPSS laser provides the competitive performance as compared to conventional FLPSS-LIBS. Despite a short plasma lifetime which limits a number of detectable photons, the high repetition rate overcomes this drawback and enables the detection of thousands of laser-induced plasmas per second. The high ablation rate results in LODs in the lowest ppm range that are among the best LODs for LIBS and can easily compete with the performance of double pulse LIBS…. “

Anlässlich des fünfzigjährigen Bestehens des Lasers - einer der bahnbrechendsten Technologien unseres Jahrhunderts - ist es der in Berlin ansässigen Firma COMPACT LASER SOLUTIONS durch den Firmengründer Andreas Kuntze gelungen, das Original des ersten Lasers der Welt erstmalig nach Deutschland zu bringen.

Kathleen Maiman, folgte dem Ruf aus Berlin und präsentierte den Originallaser, welchen Theodore Maiman am 16. Mai 1960 erfand, dem begeisterten Publikum in den Räumen der Firma COMPACT LASER SOLUTIONS in Berlin.

Herr Kuntze nahm den Laser höchstpersönlich in Betrieb, nachdem er zuvor dafür Sorge getragen hatte, dass der immerhin 50 Jahre alte Originallaser durch die Inbetriebnahme keinen Schaden nimmt.

Es war ein erhebender Moment, genau den intensiven dunkelroten Laserspot aufblitzen zu sehen, den Theodore Maiman vor 50 Jahren zum ersten Mal erblickte. Wir können nur erahnen, welche Emotionen dieses Ereignis damals in ihm ausgelöst haben muss.

Frankreich hatte das 50-jährige Jubiläum des Lasers wenige Tage zuvor im Palais du Louvre unter der Schirmherrschaft von Nicolas Sarkozy unter Beteiligung von Frau Maiman als Ehrengast sowie zahlreicher Nobelpreisträger und anderer hochrangiger Persönlichkeiten angemessen gewürdigt.

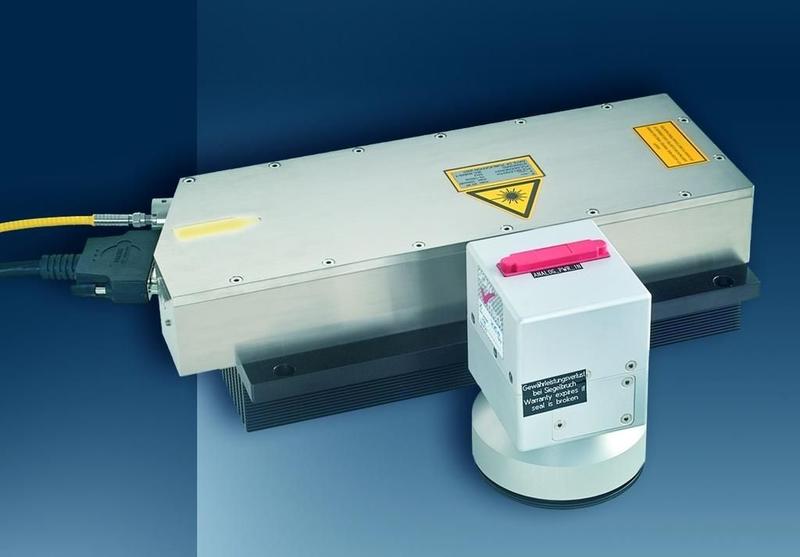

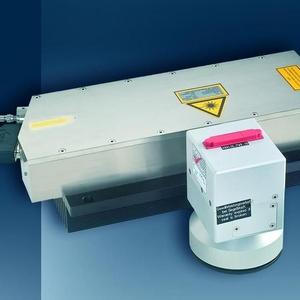

BLADE VS20 - höchste Laserleistung (20 Watt gütegeschaltet, 532 nm/grün) bei äußerst kompakter Bauweise (ultra small footprint) unter Einsatz einer ausschließlichen Luftkühlung (Wegfall der Notwendigkeit eines aufwendigen Kühlaggregats sowie des Erfordernisses eines turnusmäßigen Austauschs von Verbrauchsmaterialien in der Kühlung, wie beispielsweise Ionentauscher, Filter, etc.).

Als weiterer Vorteil entfallen durch den Verzicht auf eine Wasserkühlung sämtliche diesbezüglichen Wartungsarbeiten und scheiden allgemein bekannte Schadensszenarien aus.

So werden insbesondere Leckagen im Kühlsystem / in der Laserstrahlquelle ausgeschlossen, welche in der Regel kostenintensive Reparatur- und Instandsetzungsarbeiten nach sich ziehen.

Die Grundfläche der Strahlquelle unseres Hochleistungslasers nimmt kaum mehr Platz ein, als eine größere Postkarte (200 mm x 200 mm) und ist damit auch bestens geeignet für die Einbindung in Fertigungslinien.

Ausgezeichnet wurde der DuoBLADE, das weltweit erste industriell einsetzbare Lasersystem, das wahlweise in einer Wellenlänge von 1064 nm und 532 nm oder 1064 nm und 355 nm betrieben werden kann und dadurch die größtmögliche Variabilität im Einsatz zur Mikro- und Makrolasermaterialbearbeitung sicherstellt.

Ob zum Markieren, Gravieren oder Tiefengravieren, Trimmen, Abtragen oder Entgraten, Schneiden, Bohren oder Perforieren, das DuoBLADE-Lasersystem kann praktisch für sämtliche Bearbeitungsprozesse auf annähernd allen Materialien eingesetzt werden.

Dank der selektiv einstellbaren Wellenlänge erreicht der Anwender grundsätzlich beste Ergebnisse auf z.B. Metall, Kunststoff, Verbundwerkstoffen oder Keramik. Einzigartig ist auch die integrierte FSA-Funktion (Failure Safe Allignment), wodurch im Gegensatz zur herkömmlichen Technik - eingekoppelte 635 nm Rotlicht-Pilotanzeige-, Arbeits- und Positionierstrahl kongruent in der Strahlquelle erzeugt und herausgeführt werden, was Ungenauigkeiten eliminiert.

Basierend auf steigenden Qualitätskennzahlen und sinkenden Einrichtungsausschuss, kann der Effekt dieser µm-genauen Positionierung, bemerkenswerte wirtschaftliche Vorteile ermöglichen.

Mittels weltweit patentierter Technologie ist es CLS gelungen einen diodengepumpten, minimiertem Neodymium Festkörper-Hochleistungslaser zur Materialbearbeitung zu entwickeln.

Das Gesamtsystem wiegt nicht mehr als max. 8 kg und kann mobil, batteriebetrieben, örtlich völlig unabhängig, in Laserschutzklasse 1 z.B. als Lasermarkiersystem zur direkten Produktkennzeichnung und -dokumentation eingesetzt werden.

In der vergleichbaren Größe eines Akku-Schraubers verbindet dieses Produkt - dauerhaltbare Laserkennzeichnung in 1064 nm Technologie.
