Markierung + Kodierung

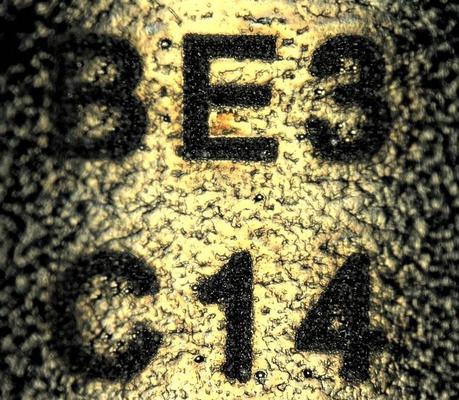

Mikroskopaufnahme ca. 4 x 4 mm²

Eine Laserbeschriftung kann ganz unterschiedlich umgesetzt werden, beispielsweise durch

• Erwärmung, z.B. durch eine Anlassbeschriftung auf Stahl
• Materialabtrag, z.B. durch eine Gravur auf Silizium oder Keramik
• Schichtabtrag, z.B. durch eine Beschriftung von eloxiertem Aluminium
• Karbonisierung, z.B. durch eine Schwärzung von Kunststoff
• Innenmodifikation, z.B. durch einen lokalen Mikroriss bzw. einer Mikropunktbildung im Glas

Die für den Anwender richtigen Laserparameterwahl (Wellenlänge, mittlere Leistung, Wiederholrate, Einzelpulsenergie bzw. Energieflussdichte) orientiert sich an der gewünschten Materialreaktion, dem geforderten Beschriftungsfeld und der maximalen Bearbeitungszeit. Wir empfehlen grundsätzlich eine Musterbeschriftung in unserem Applikationslabor durchzuführen. Dieser Service ist für Sie kostenlos.

Mikroskopaufnahme ca. 4 x 4 mm²

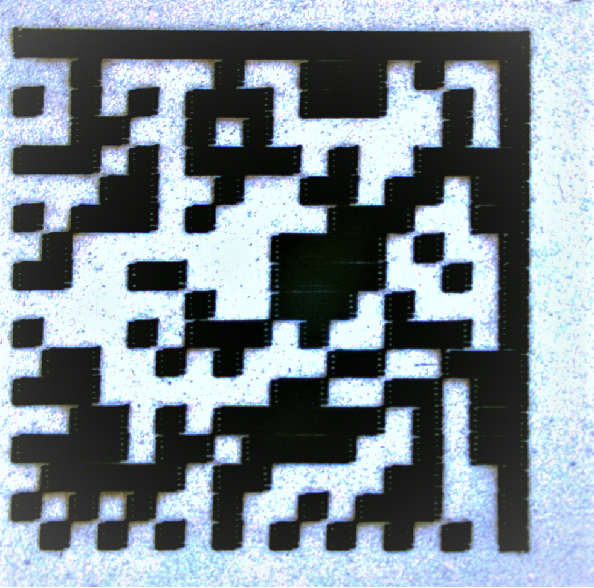

2D-Code auf einer flexiblen Leiterplatte

Lasermarkierung einer flexiblen Leiterplatte aus Polyimid. Der ca. 4 x 4 mm² große 2D-Data Matrix Code wurde mit einem MONOLITH UV-Laser in ca. 0,1 s realisiert. Wichtig für den Anwender ist neben der schnellen Prozessgeschwindigkeit auch die hohe Qualität in der Lasermarkierung: Es sind keine Spuren einer Karbonisierung erkennbar und der 2D-Code ist gut lesbar.

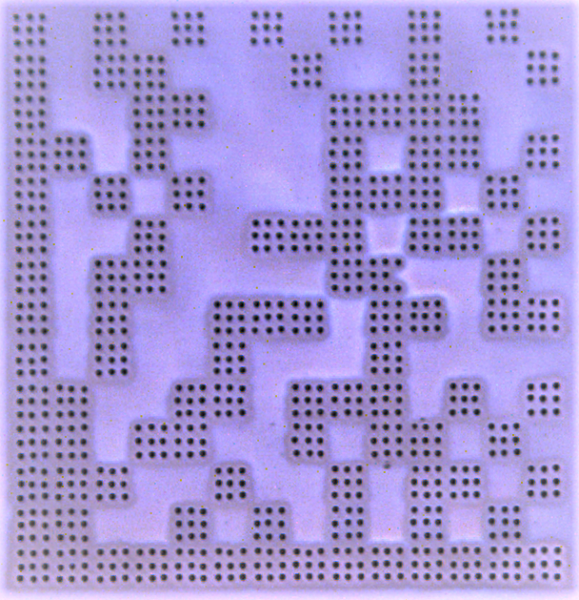

2D-Code im Flachglas

Einbringen von Mikromodifikationen im Innern einer 1 mm dicken Glasscheibe zur Herstellung einer nicht-entfernbaren Kennzeichnung. Die Umsetzung erfolgt durch eine Fokussierung der kurz-gepulsten Laserstrahlung in das Innere der Glasscheibe. Jeder Einzelpuls erzeugt eine Mikromodifikation, die im Mikroskop als "Mikropunkt" bzw. micro dot erkennbar ist. Die gezielte Verteilung dieser reproduzierbaren micro dots im Glas liefert das gewünschte Muster für den 2D-Data Matrix Code.

Mikroskopaufnahme ca. 0,12 x 0,12 mm²

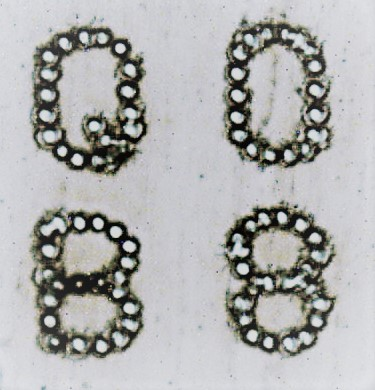

Mikrobeschriftung auf Stahl

Die Laser induzierte Mikrokennzeichnung "Q0" und "B8" wurde mit einem MONOLITH UV-Laser auf einer Edelstahlfolie realisiert, um eine möglichst kleine Kennzeichnung zu erhalten. Die Schriftzeichen sind nur 50 Mikrometer hoch. Kleine Abweichungen im Schriftbild resultieren aus den Inhomogenitäten an der gewalzten Stahloberfläche.

Kamerabild eines Glaswürfels ca. 40 x 40 x 40 mm³

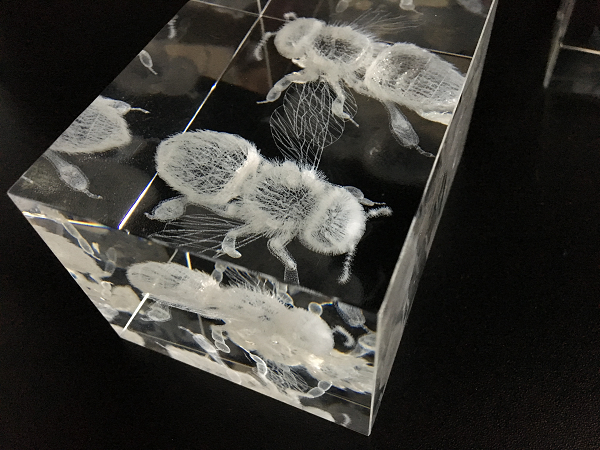

Biene im Glas

Glaswürfel mit einem Beispiel einer dekorativen, hochauflösenden dreidimensionalen Innenbearbeitung.

Lasermarkierung von Granit

Videoaufnahme einer Lasermarkierung von Granit in Originalgeschwindigkeit und in 4-facher Zeitlupe.
